LED Zusatzscheinwerfer nachrüsten RN29

  • #1

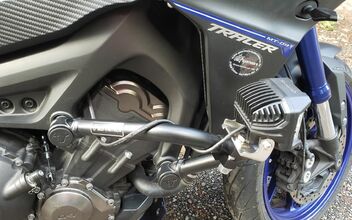

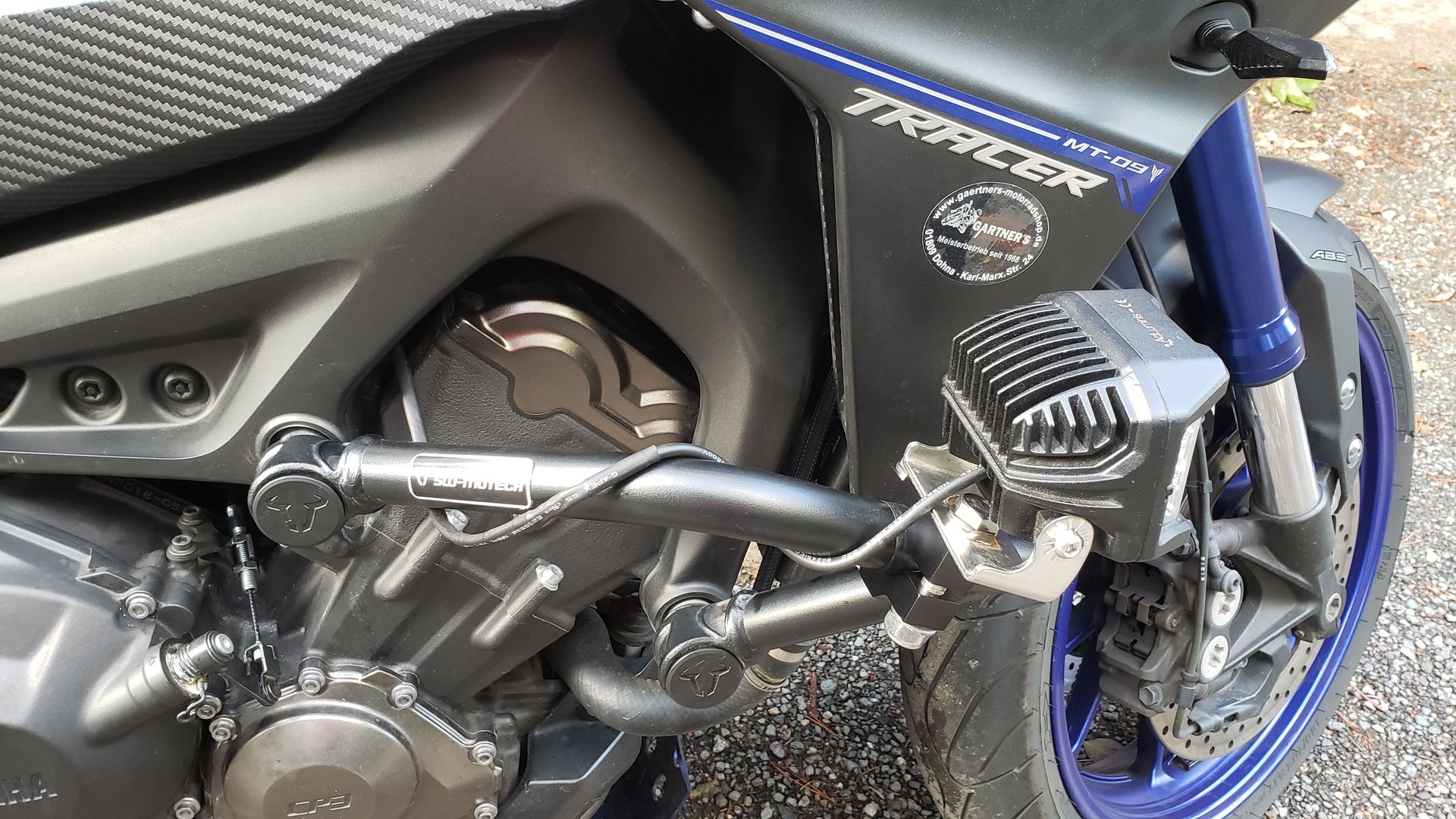

    Für alle die sich an ihre RN29 Tracer oder auch RN 57 LED zusatzscheinwerfer montieren möchten. Ich habe den Umbau die letzten Wochen bei meiner RN29 vollzogen. Es war nicht ganz so einfach als ich anfangs dachte. Aber nach viel recherchen auch hier im Forum kam ich zu dem entschluss, das es doch nicht so einfach ist. Aber machbar ist es auf jeden fall. Ich kann eines vornweg sagen, ohne an den Originalkabelbaum zu gehen funktioniert es nicht. Es ist zumindest nicht mal eben gemacht. Und die Stromversorgung/Kabelfarben der Lichtbox ist genauso wie bei der RN57 die hier schon rumwandern. War also auch schon bei der RN29 so.

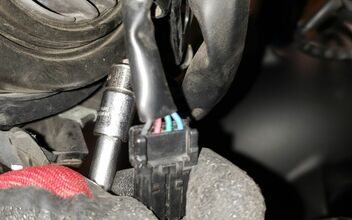

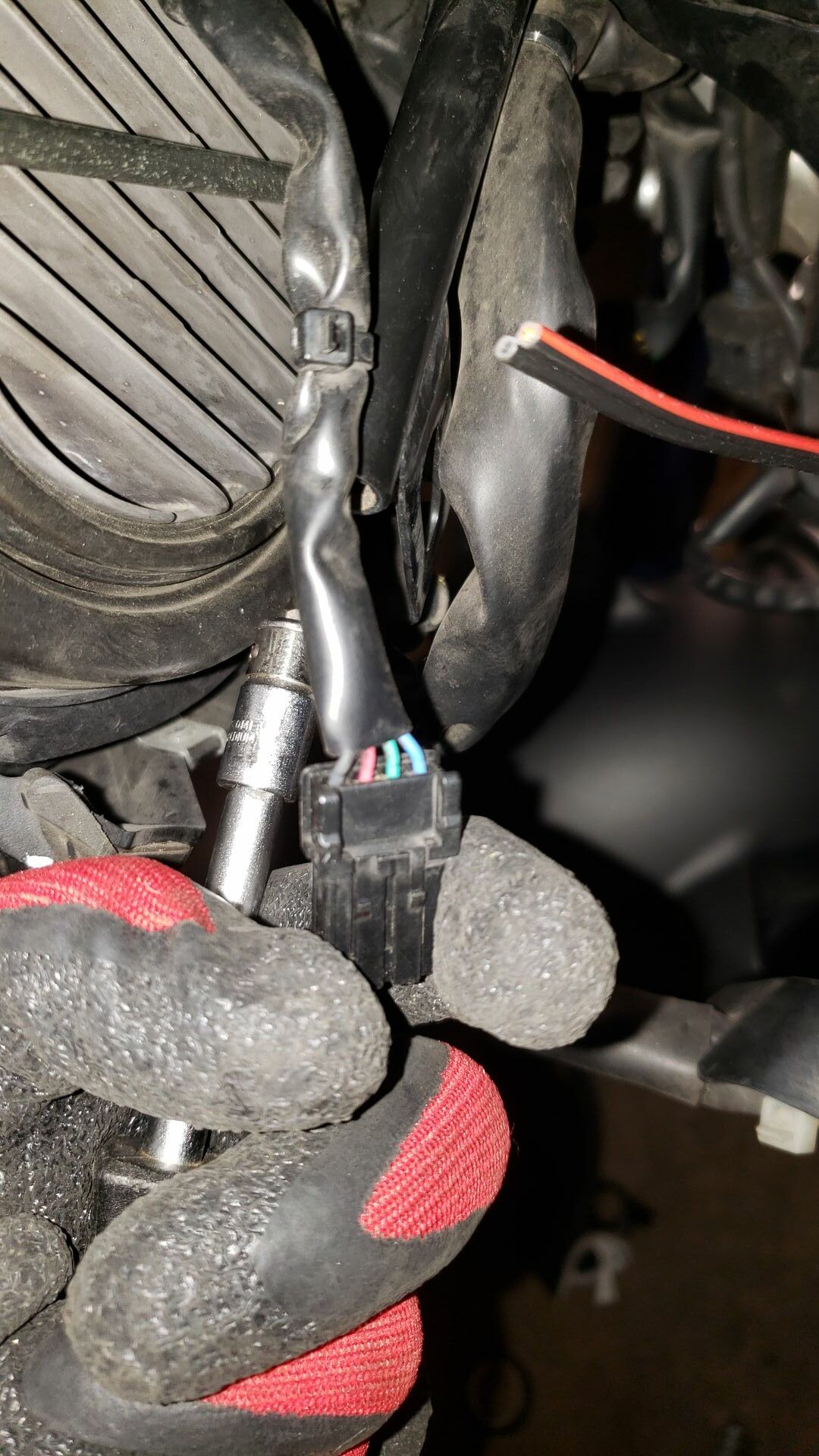

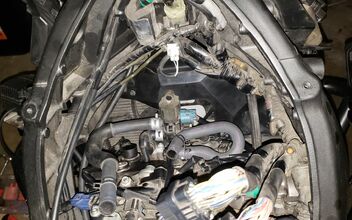

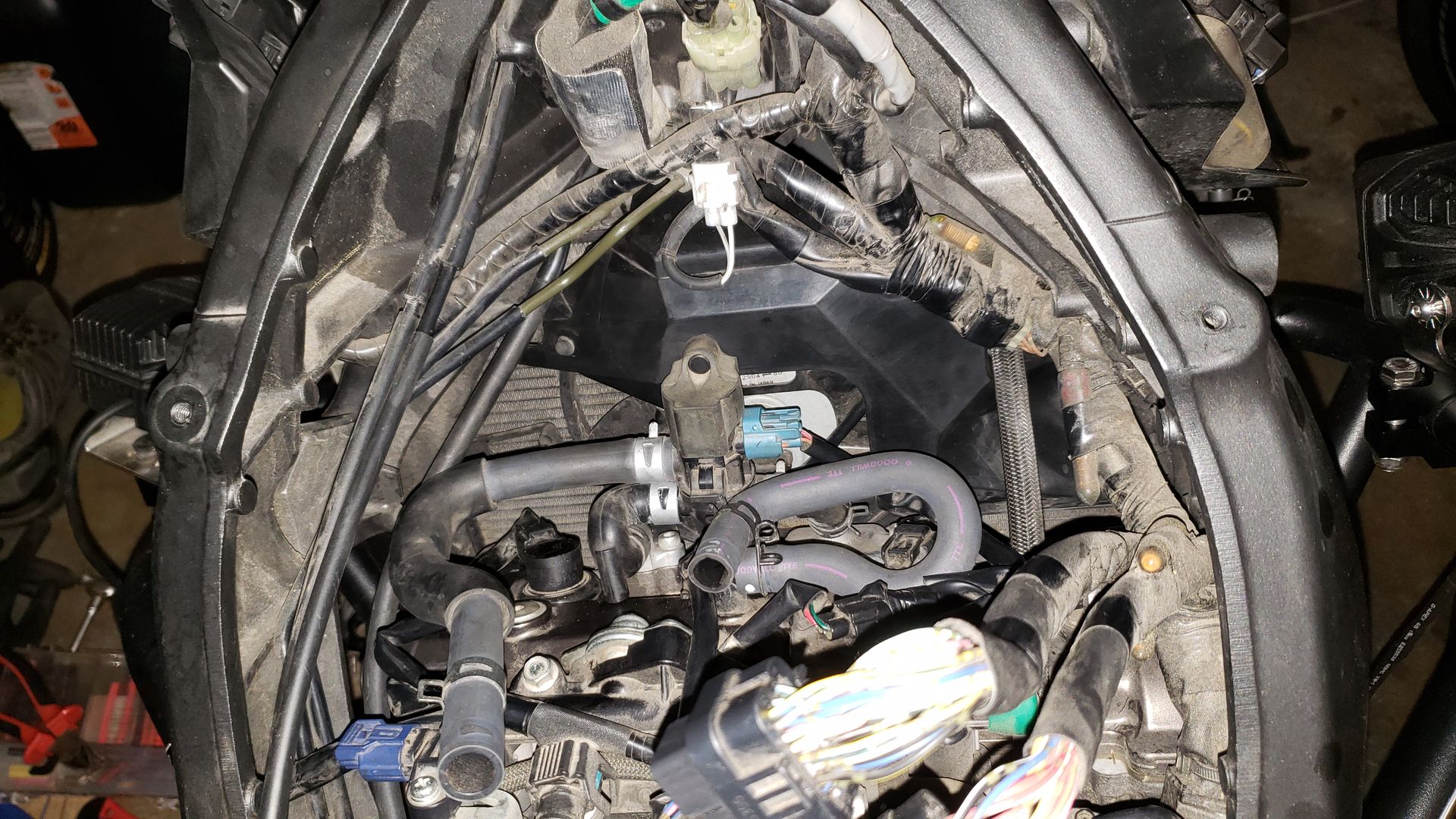

    Ich habe mir die Verkabelung vorne beim Scheinwerfer mal genau angesehen und festgestellt das nur ein 4 Poliges Kabel von der Lichtkontrolleinheit hoch zum Scheinwerfer geht. Das musste also das Kabel sein war ich brauche. Kurzerhand das Steuergerät/ Lichtkontrolleinheit abgeschraubt und die Stecker gezogen. Auf der Box selbst und auch in den Steckerbuchsen steht nix von Pinnummerigung oder so. Also Kabel was zur Lichtbox geht wieder ran und dann mal laufen gelassen. Dann hab ich den Stecker doch nochmal ab gemacht und musste feststellen das das 4 Polige Kabel nicht die einzige Stromversorgung für den Scheinwerfer sein kann. Denn das Standlicht leuchtete trotzdem, auch wenn die Box komplett abgesteckt war. Dann wieder ran mit der Stromversorgung für die Box und dann den 4 poligen Ausgang gemessen. Und da war dann auch schon der Schaltimpuls fürs Fernlicht den ich gebraucht habe. Es ist auch so wie viele hier im Forum schon geschrieben haben das das - durchgeschalten wird. + scheint immer anzuliegen. War mir in dem Moment dann aber egal, ich habe mir beides hergenommen. Die beiden äußeren Kabel sind die die ich gebraucht habe. Das schwarze Kabel ist + und das blaue auf der anderen Seite ist das geschaltete minus. Kurzerhand habe ich die Schutzummantelung der Kabel auf einige cm aufgeschnitten ohne die Kabel selbst zu verletzen. Und dann die blaue und schwarze Leitung welche ich benötigt habe durchtrennt und ein abzweig eingelötet. Anschließend wieder alles mit Schrumpfschlauch abgedichtet und nochmal mit Isolierband bisschen zusammengewickelt. Damit der Schutzschlauch auch wieder zu hält.

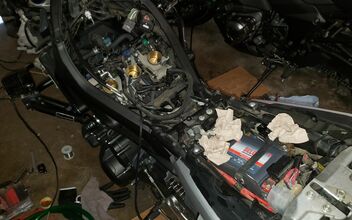

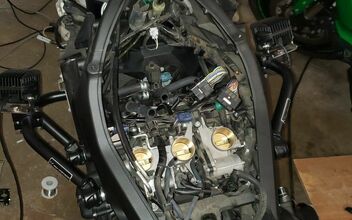

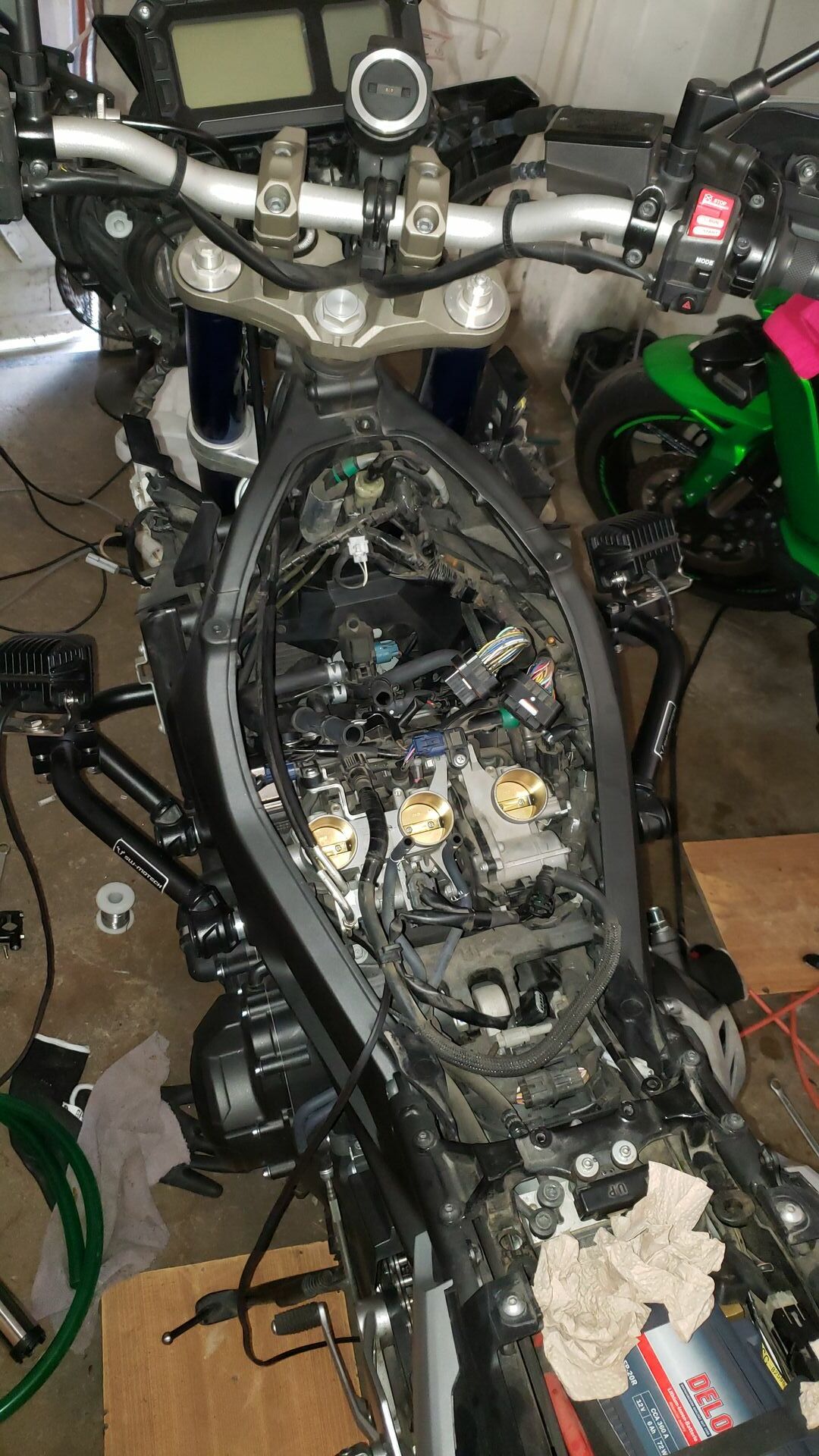

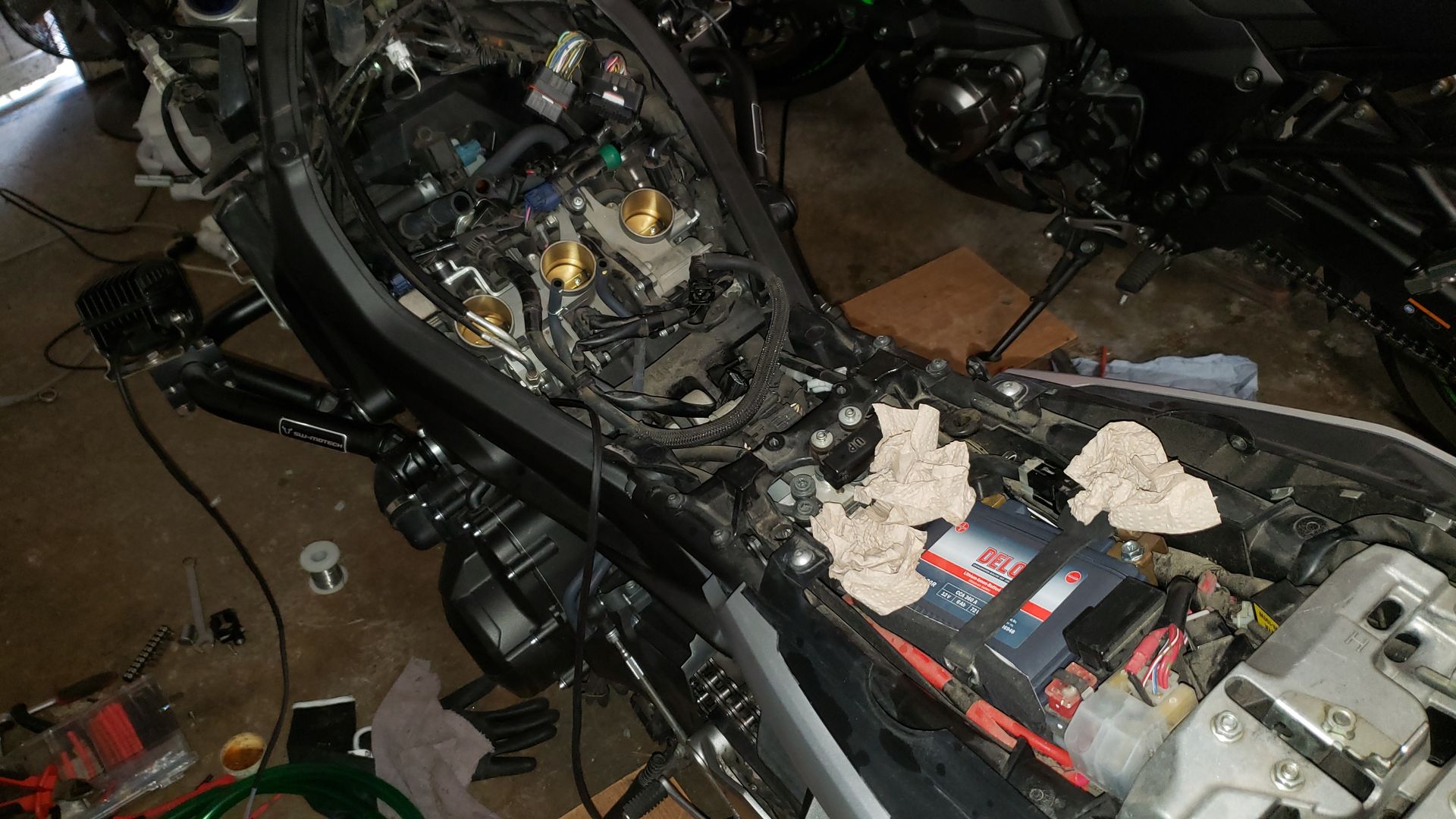

    Im Vorfeld habe ich natürlich auch ein 2poliges Silikonkabel ( wegen der Hitzebeständigkeit am Motor) im Rahmen verlegt. Vom Lenker aus wo ich die Abzweige eingelötet habe bis hinter zum Startakku. 1,2m reichen da genau aus. Anschließend habe ich die 2 Schaltleitungen die von vone kommen an ein 12V Standardrelais angelötet. Dieses wiederum schaltet dann die sonst üblichen 12V+ vom Akku über eine 5A Sicherung zu den Zusatz LED Lampen durch (27W pro Stück) Das Minus der Zusatzlampen habe ich dann direkt über eine seperate Leitung am Startakku angeschlossen. Und dann funktioniert das ganze auch reibungslos, so wie ich mir das vorgestellt hatte. Einen kleinen Rückschlag gab es zwischendurch trotzdem. Ich hatte beim messen der Fernlichtspannung zuerst 27V gemessen die am Ausgang der Lichtbox anlagen. Ich dachte erst kann doch nicht ganz sein bei 12V Systemspannung. Habe mich dann aber doch durchgerungen ein 24V Relais zu bestellen. Habe das dann nach abschleißender verkabelung eingesteckt. Und als ich es probieren wollte mit laufendem Motor gingen die Zusatzlampen dann doch nicht. Lediglich das normale Serienfernlicht ging an.

    Dann bin ich nochmal auf Fehlersuche gegangen und habe die Schaltspannung die von meinem Abzeig vorne kommt mal unter realen Bedingungen gemessen. Und was soll ich sagen, aus den angänglich gemessenen 27V wurden dann nur noch 12,2V bei eingeschaltetem Fernlicht. Somit konnte natürlich auch das Relais nicht anziehen. Dann habe ich mir direkt ein 12V Relais geschnappt, und siehe da es funktioniert einwandfrei. Geht genaus wie das normale Fernlich an und aus. Und auch nur bei laufendem Motor an. Dafür sorgt auch die Lichtbox. Über den Lichtschalter selbst wollte ich nie gehen. Sonst hätte ich da am Lenker noch 2 zusätzliche Kabel rumhängen. Ich wollte es aber sauber, zuverlässung und nicht sichtbar haben. Ohne billige Stromdiebe oder so nen Mist. Und so kann ich es im Fall der Fälle trotzdem wieder zurückbauen, auch wenn ich dafür nochmal bisschen löten müsste. Wird aber nicht passieren, da ich das Mopped jetzt sehr lange fahren werde. Beim Auto klappt das ja auch schon seit jahren mit dem Abzweig vom Fernlicht+ Wer noch paar Bilder davon haben will kann mich ja mal anschreiben. Habe das auch für mich teilweise auf Bildern festgehalten :)

  • Tracer900-94

    Hat den Titel des Themas von „Nachrüsten von LED Fernlicht-Zusatzscheinwerfer an der Tracer RN29“ zu „LED Zusatzscheinwerfer nachrüsten RN29“ geändert.
  • #2

    Hallo Tracer 900-94,


    mich interessiert deine Lösung sehr.
    Ich habe für mich bis jetzt die Kontakte vom Lichtschalter genutzt, aber so ganz zufrieden bin ich mit dieser Lösung nicht.
    Natürlich habe ich es so verlegt, dass man es von außen nicht sieht, aber ich habe mir irgendwie dabei ein Problemchen eingefangen.
    Ich nutze die geschalteten +12 V um damit auf meine Relais (NSW und FSW) zu gehen, also der andere Relaisausgang geht dann jeweils gegen Dauer-+.
    Das bringt es aber mit sich, dass immer eine kleiner Fehlerstrom fließt.
    Bei Standzeiten von bis zu 3 Wochen nicht wirklich ein Problem, aber es gefällt mir trotzdem nicht.
    Wenn du mir ein paar Bilder zuschicken könntest, kann ich vielleicht deine Schaltung nachvollziehen und meine noch verbessern.


    Gerne auch ein Austausch per PN, da ich ungern öffentlich mit E-Mail-Adressen hausieren gehe.


    Vielen Dank und viele Grüße
    Michel

  • #3

    Lässt sich einrichten, muss ich mir mal bissel zeit nehmen dafür. ist heute und die nächsten 3Wochen aber ungünstig. Fahre jetzt gleich richtung Norwegen rauf, mit Zwischenstop in Hamburg beim bekannten. Aber aus Platzgründen natürlich nicht mitn Mopped. Da bekomme ich nicht ausreichend gepäck mit. Somal ich in Grimstad auch noch 2 oder 3 einteiler kaufen werde. Die bekomme ich anders auch nicht weg. Ich melde mich wenn ich wieder da bin bei dir. LG Christian K.

  • #4

    Hallo Christian,

    ich wünsche dir viel Spaß in Norge!
    Jetzt ist es wohl nicht mehr die passende Jahreszeit, um mit dem Motorrad dorthin zu reisen. Und wenn du noch ordentlich einkaufen möchtest, dann wahrscheinlich sowieso nicht. Ich muss zugeben, dass ich keine Ahnung habe, was es in Grimstad Besonderes zu kaufen gibt.
    Aber mit dem Moto nach Norwegen zu reisen, geht auch zu zweit mit ausreichend Gepäck für mehr als drei Wochen. Das habe ich mit meiner Frau schon zwei Mal durch. Aber das schweift vom Thema ab.
    Es würde mich sehr freuen, wenn wir uns nach deiner Rückkehr austauschen könnten. Dieses Thema hier ist doch schon ein bisschen speziell und wird sowieso eher zu einer weiteren Winterarbeit führen.

    Nochmals viel Spaß, allzeit gute Fahrt und bis "die Tage"
    Gruß
    Michel
